本系列數字視頻光端機采用數字視頻編碼及千兆光纖傳輸技術 可實現在一芯光纖上將視頻、音頻、數據和開關量等級聯傳輸。

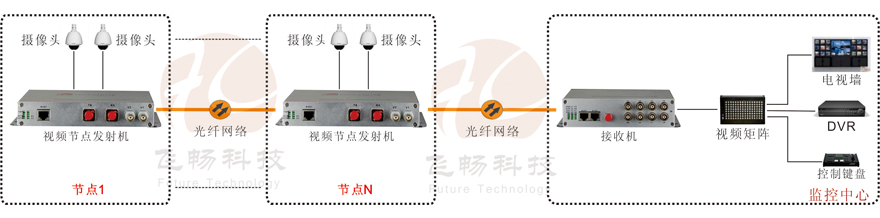

本產品均由光節點機和光接收機組成,節點機最多可同時傳輸2路正向視頻和1路RS485數據,接收機最多可接收8路視頻和1路RS485數據,一芯光纖鏈路最多可串接8個節點。
◆ 全數字光纖傳輸平臺、同平臺多業務靈活配置;
◆ 可提供普通型臺式迷你型臺式,集中插卡式機架多種方式;
◆ 實現節點機停電時進行光纖旁路功能;
◆ 可以檢測收無光時,遠端設備是掉電或斷纖;
◆ PAL/NTSC/SECAM全制式兼容,演播級傳輸質量;
◆ 提供雙向異步數據(正向和反向);
◆ 異步數據,傳輸速率110-115.200Kbps以上;
◆ 異步數據可為RS232/RS485/RS422/ Manchester碼;
◆ 數據接口與視頻接口提供三級防雷功能,能通過ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的測試。
◆ 光纖部分
物理接口:FC/PC、ST/PC
傳輸波長:850nm/1310nm/1550nm
傳輸距離:多模0-2km,單模:0-25km,0-60km,0-120km
發射光功率:優于 - 6dB
接收靈敏度:優于 -18dB
光學動態范圍:12dB
光學允許最大鏈損:12dB
光纖種類:單模/多模光纖,單纖
光纖傳輸?shù)木嚯x受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制。
◆ 視頻接口
視頻帶寬: 5Hz ~10MHz
信號電平: 1Vp-p(典型值)
采樣頻率: 16.4M
信號阻抗: 75Ω
信號接口: BNC(PAL、NTSC、SECAM制式兼容)
微分增益(DG): <1.3 % (典型值)
微分相位(DP): <1.3° (典型值)
信噪比(SNR): >63 dB(加權)
◆ 數據接口
數據接口:RS-232、RS-422、RS-485、Manchester、TTL
數據格式:NRZ、Manchester、Bi-phase
速率:110bps-115.200Kbps
連接端子:RJ45
◆ 電源需求
系統電源: AC180V ~ 260V;DC –48V;DC +24V
功 耗: ≤10W
◆ 尺寸大小
19英寸: 483(寬)X138(深)X44(高)mm
◆ 工作環境
工作溫度: -10℃ ~50℃
工作濕度: 5% ~ 95% (無凝露)
存儲溫度: -40 ℃~ 80℃
存儲濕度: 5%~ 95% (無凝露)
